電線電纜扭轉試驗機
一、電線電纜扭轉試驗機適用范圍：
1.1 適用于TUV、VDE、UL等高柔性電纜檢測要求。機臺結構為縱列式3工位（另有6工位），主要用于金屬線材的縱向安裝后的反復扭轉試驗，以檢測金屬線材在反復扭轉試驗中承受塑性變形的性能和顯出來的缺陷。
2.1中國機器人產業聯盟標準等標準CRIA 0003.2-2016《工業機器人專用電纜 第2部分：試驗方法》標準要求；
2.2符合TUV萊茵 2 PfG 2577/08.16附錄H標準要求。

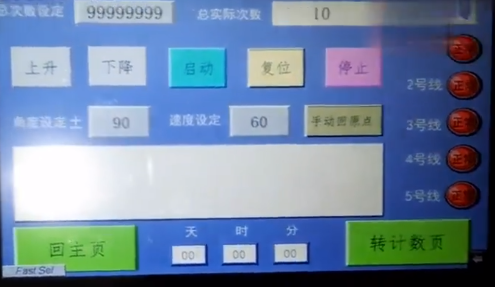

3.1 PLC觸摸屏顯示
3.1.1參數設置：機臺控制相關參數
3.1.2測試條件：測試速度、測試次數、測試角度方向、控制條件等
3.1.3測試監控：當前設備運行狀態，如電線測試時實際速度、次數、角度、顯示日期時間等
3.2 無人監守：設備可通過監測樣品的回路，自動判斷樣品的通斷，偵測到回路斷開時，可選擇暫停設備運轉測試，并以聲光警示，直至人工檢查確認后再繼續測試
3.3 專用夾具：根據不同線徑的線纜配有相適應的夾持治具
3.4 機臺性能：采用昆侖通態LCD＋三菱PLC＋松下伺服電機，傳動部件均采用原產進口產品，運行平穩，大扭力，高定位精度、長壽命使用、低噪聲
3.5 在線監測：點分為3組，每組6對接口，可滿足18對電線同時監測，接線盤安裝于各個工位樣品正上方，方便接插線纜
四、電線電纜扭轉試驗機主要參數：
4.1 測試工位：3工位
4.2 試驗方式：垂直扭轉，上端固定，樣品繞過一個規定直徑的圓筒后，固定下端扭轉夾頭
4.3 試樣直徑：φ3~20mm
4.4 試樣扭轉速度：0~60次/分鐘可調（注：測試周期為4個步驟組成）
4.5 彎折角度：±180°數字設定
4.6 夾具與扭轉點的距離：50~500mm可調節
4.7 控制方式：觸摸屏控制
4.8 計數位數：0-99999999次
4.9 機臺材質：采用45#優質鋼材架構
4.10 電機：日本松下伺服電機
4.11 機臺尺寸：W1080*D900*H1430mm
4.12 電源：220V，50/60Hz 10A
