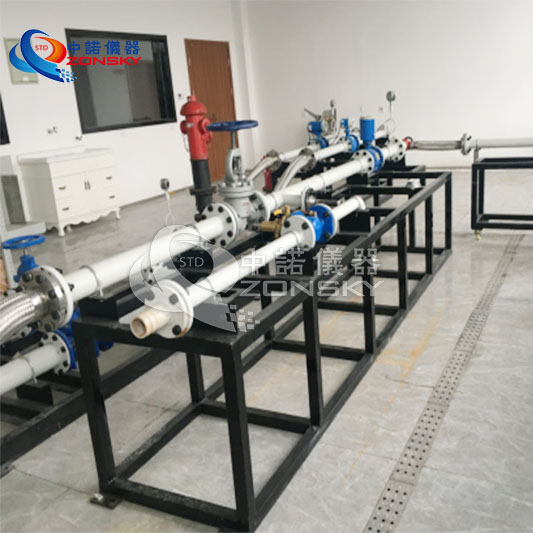

室內消火栓壓力損失及減壓|穩壓試驗裝置
1.1適用于公稱通徑25mm、50mm、65mm，公稱壓力1.6Mpa，介質為水、泡沫混合液的室內消火栓；
1.2適用于GB3445-2018《室內消火栓》第5.12節，在進口流速為5m/S條件下，因水力摩阻而產生的壓力損失不得超過0.02Mpa的試驗；
1.3適用于GB3445-2018《室內消火栓》第5.13節減壓型室內消火栓，其進氣口壓力與出氣口壓力允許誤差為±0.02Mpa，且流量應大于5.0L/s的試驗；
1.4需配合我公司生產ZY6502F消防水槍和軟管動態壓力噴射試驗機一起使用。
2、符合標準：
2.1符合標準GB3445-2018第6.12節壓力損失試驗；
2.2符合標準GB3445-2018第6.13節減壓、減壓穩壓性能和流量試驗。
3、主要技術參數：
3.1儀器組成：由截止閥、節流閥、流量計、栓前壓力表、差壓變送器、栓后壓力表、當量噴嘴直徑為19mm的消防水槍以及管路組成；
3.2截止閥：DN65mm，壓力為6.4Mpa；
3.3節流閥：DN50mm，壓力為6.4Mpa
3.4流量計：
3.4.1采用渦輪流量計
3.4.2規格：DN65口徑；
3.4.3連接方式：采用法蘭連接；
3.4.4材質：304不銹鋼；
3.4.5供電/輸出：DC24V供電，脈沖輸出；
3.4.6精度：0.5級；
3.4.7耐壓：6.3Mpa；
3.4.8流量范圍：4-40m3/h；
3.4.9介質：水。
3.5栓前后壓力表：0~5.0Mpa
3.6差壓變送器：
3.6.1信號輸出：電流4~20mA
3.6.2接口;螺紋接口M20*1.5
3.6.3壓力范圍：0~30kpa。
3.6.4為電子直讀式
